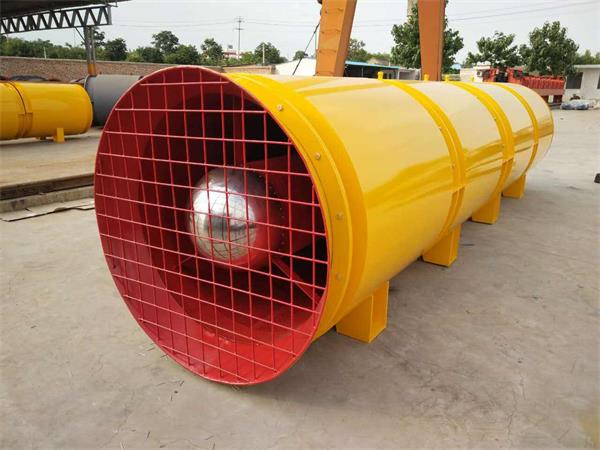

新一代节能高效低噪对旋轴流式局部通风机（采用目前国内外气动设计最先进的扭曲弯掠型叶片），该通风机具有结构紧凑、噪声小、压力高、流量大、效率高、运转平稳、维护简便等特点。在隧道掘进施工中，可以大幅度降低能耗、节约能源。隧道施工过程中使用对旋式局部通风机利用其流量大、风压高可以减少通风机的使用数量和增加通风距离，其结构紧凑便于在施工中运输和安装使用。

SDF 型隧道施工用对旋轴流式通风机可以根据用户需要制造为单速、双速、三速和变频无极调速以及防爆和非防爆型式，便于满足用户各种施工条件和节能降耗要求。

SDF 型隧道施工用对旋轴流式通风机可以根据用户需要制造为压人式或抽出式通风机。

SDF 型隧道施工用对旋轴流式通风机可以根据用户对环境噪音的要求设计。

▪ 主要用途及适用范围

主要用于公路、铁路、电力、地铁、矿山等领域地下施工隧（巷）道掘进用通风。

▪ 品种、规格

通风机的品种、规格及主要技术指标见“通风机主要技术指标”。

总体结构及其工作原理、工作特性

该通风机由集流器、进风消音器、一级主机筒、一二级机壳、二级主机筒、出口消声器、风筒接头及电动机和一二两级叶轮等部件组成。通风机外壳及结构件均由钢板焊接而成，内筒由多孔板焊接而成，内衬消声材料，电动机置于风道内，其外壳作为内风道，两级叶轮等速对旋。

▪ 主要部件或功能单元的结构、作用及其工作原理

通风机结构紧凑，使用安全，维修方便。通风机采用专制电动机，其轴承采用进口轴承，电机的散热良好。

该通风机的第一级和第二级两个叶轮分别由两台功率及型号相同的非隔爆或隔爆型专用电动机驱动，两级叶轮旋转方向互为对旋。空气流入 I 级叶轮，获得能量后，经 II 级叶轮排出。II 级叶轮兼备普通轴流式通风机中静叶栅的功能，在整直风流圆周方向速度分量的同时，增加气流能量，从而达到普通轴流通风机所不能达到的高效率、高风压。
