当前位置：首页>产品中心>防腐风机

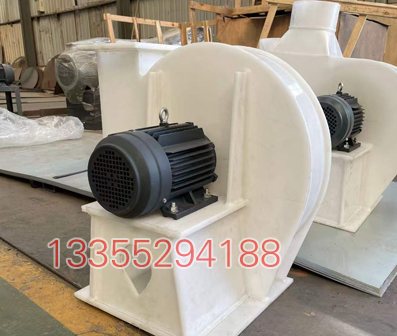

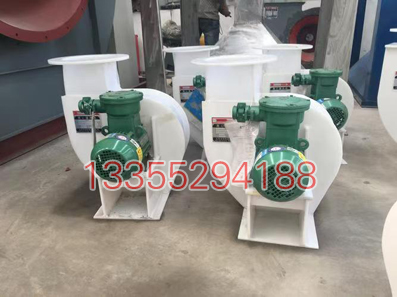

名称：尾气防腐防爆风机
所属分类：防腐风机
电话咨询：18560334988
上一条：BF4-72型玻璃钢离心通风机
下一条：没有了！
F9-28Ⅰ型防腐尾气离心风机
1、用途 9-28Ⅰ型风机一般用于锻冶炉及高压强制通风，并广泛应用于物料输送，并可用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体。F9-28Ⅰ型尾气风机系专为化肥生产工业盐酸尾气输送而设计制作，所用材质为进口US316L；输送介质的温度一般不超过80℃，介质中所含的尘及硬质细颗粒不大于150mg/m3。本风机并可用作水泥窑外分解工艺、钢冶炼等特殊场合使用的高温风机。
2、形式
1）该风机为单吸入和双吸入两种。机号有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16、17、18、20、21、22、23、24共20个机号组成。
2）本风机又可制成右旋或左旋两种形式：从电动机一端正视，如叶轮按顺时针方向旋转称顺旋风机，以“顺”表示；按叶轮按逆时针方向旋转，称逆转风机，以“逆”表示。
3）风机的出口位置以机壳的出口角度表示，“左”、“右”均可制成0主工、45度、90度、135度、180度、225度共六种角度。
4）风机的传动方式为A式（机号4～6.3）、D式（机号7.1～16）和F式三种。

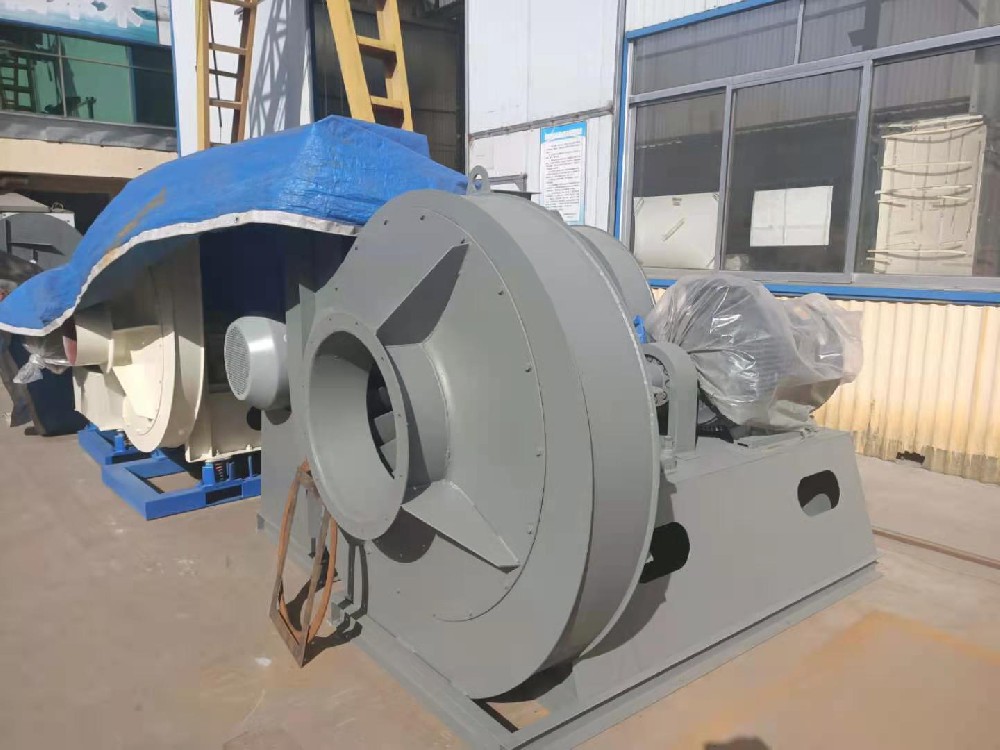

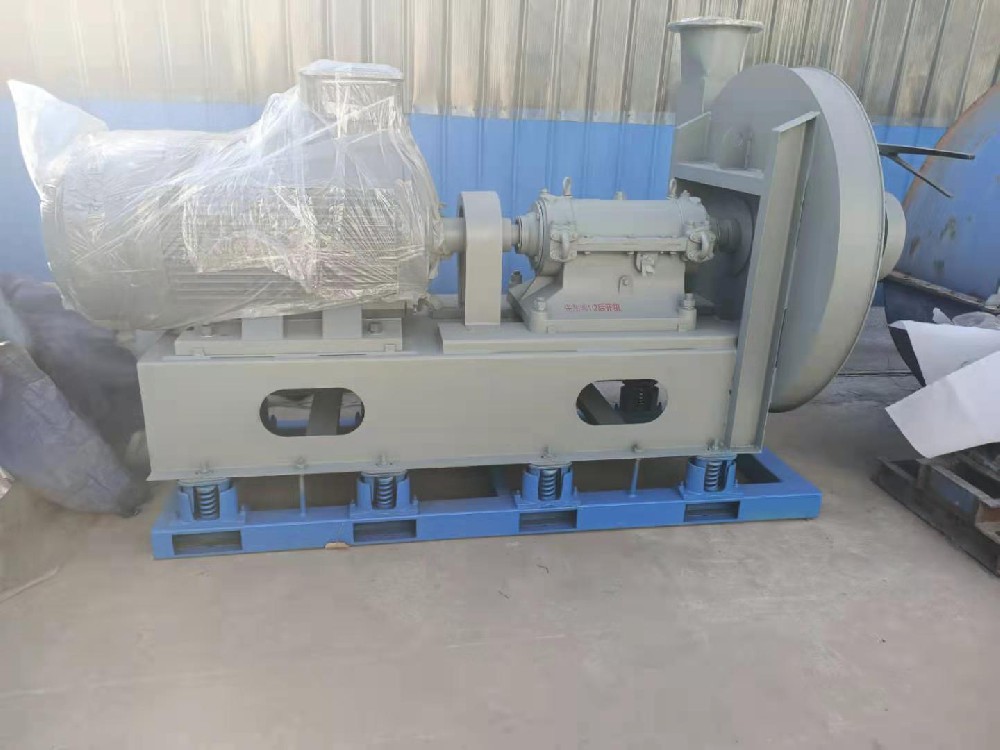

3、结构特点 风机中№4～6.3号主要由叶轮、机壳、进风口、支架等组成，风机中№7.1～24号主要由叶轮、机壳、进风口、传动组等组成，F式传动主要由叶轮、机壳、进风箱、传动组等组成，本风机亦可根据用户所需带调节门。
9-28Ⅰ型离心通风机性能表
机号 | 传动 方式 | 转速 /(r/min) | 全压 /Pa | 流量 /(m3/h) | 内效率 (%) | 内功率 /KW | 所需 功率 /KW | 电动机 | 附件 | ||||
型号 | 功率 /KW | 橡胶垫 ST0601 (4个) | 螺栓 GB/T5782 -2000 (4个) | 螺母 GB/T6170 -2000 (4个) | 垫圈 GB/T97 -1985 (4个) | ||||||||
4 | A | 2900 | 3893 3884 3835 3776 3707 3629 3540 3452 | 2198 2473 2748 3022 3297 3572 3847 4122 | 81.5 82.6 82.6 82.0 81.1 80.0 78.3 76.4 | 2.92 3.23 3.54 3.86 4.18 4.50 4.83 5.17 | 3.35 3.71 4.07 4.44 4.81 5.17 5.55 5.95 | Y112M-2
Y132S1-2
Y132S2-2
| 4
5.5 (5.5)
7.5
| 13×90 | M10×45 | M10 | 10 |
4.5 | A | 2900 | 4933 4623 4854 4776 4698 4599 4482 4374 | 3130 3521 3912 4303 4695 5086 5477 5868 | 81.5 82.6 82.6 82.0 81.1 80.0 78.3 76.4 | 5.26 5.83 6.38 6.96 7.55 8.12 8.71 9.33 | 6.05 6.70 7.34 8.00 8.68 9.34 10.01 10.73 | Y132S2-2
Y160M1-2
| 7.5
11
| 13×90
16×100
| M10×45
M12×50
| M10
M12
| 10
12
|
5 | A | 2900 | 6090 6071 6002 5894 5796 5678 5531 5394 | 4293 4830 5367 5903 6440 6977 7513 8050 | 81.5 82.6 82.6 82.0 81.1 80.0 78.3 76.4 | 8.91 9.86 10.83 11.78 12.78 13.78 14.74 15.78 | 10.24 11.34 12.45 13.55 14.70 15.81 16.95 18.15 | Y160M2-2
Y160L-2
| 15
18.5
| 16×100 | M12×50 | M12 | 12 |
9-28Ⅰ型离心通风机性能表
机号 | 传动 方式 | 转速 /(r/min) | 全压 /Pa | 流量 /(m3/h) | 内效率 (%) | 内功率 /KW | 所需 功率 /KW | 电动机 | 附件 | ||||
型号 | 功率 /KW | 橡胶垫 ST0601 (4个) | 螺栓 GB/T5782 -2000 (4个) | 螺母 GB/T6170 -2000 (4个) | 垫圈 GB/T97 -1985 (4个) | ||||||||
5.6 | A | 2900 | 7640 7620 7522 7394 7277 7120 6943 6767 | 6032 6786 7540 8294 7048 7802 10555 11309 | 81.5 82.6 82.6 82.0 81.1 80.0 78.3 76.4 | 15.70 17.38 19.07 20.77 22.54 24.22 25.99 27.81 | 18.06 19.99 21.93 23.88 25.93 27.96 29.89 31.89 | Y180M-2
Y200L1-2
Y200L2-2
| 22
30
37
| 16×100
20×100
| M12×50
M16×60
| M12
M16
| 12
16
|
6.3 | A | 2900 | 9670 9610 9523 9356 9209 9003 8787 8571 | 8588 9662 10735 11809 12882 13956 15029 16103 | 81.5 82.6 82.6 82.0 81.1 80.0 78.3 76.4 | 28.29 31.31 34.37 37.41 40.62 43.61 46.84 50.17 | 32.54 36.01 39.52 43.03 46.71 50.15 53.86 57.69 | Y225M-2
Y250M-2
Y280S-2
| 45
55
75
| 20×100
25×130
| M16×60
M20×75
| M16
M20
| 16
20
|
9-28Ⅰ型离心通风机性能表
机号 | 传动 方式 | 转速 /(r/min) | 全压 /Pa | 流量 /(m3/h) | 内效率 (%) | 内功率 /KW | 所需 功率 /KW | 电动机 | 附件 | ||||
型号 | 功率 /KW | 联轴器 | 地脚螺栓 GB/T799 -1988 (4个) | 螺母 GB/T6170 -2000 (4个) | 垫圈 GB/T96 -1985 (4个) | ||||||||
7.1 | D | 2900 | 12278 12249 12092 11886 11690 11445 11160 10886 | 12293 13829 15366 16903 18439 19976 21512 23049 | 81.5 82.6 82.6 82.0 81.1 80.0 78.3 76.4 | 51.43 56.95 62.47 68.04 73.81 79.36 85.14 91.20 | 60.35 66.83 73.30 79.84 86.61 73.13 99.92 107.02 | Y280S-2
Y315S-2
| 15
110
| 200-65×65 | M20×500
M24×630 | M20
M24 | 20
24 |
8 | D | 2900 | 15583 15554 15358 15093 14848 14524 14171 13818 | 17585 19783 21981 24180 26378 28576 30774 32972 | 81.5 82.6 82.6 82.0 81.1 80.0 78.3 76.4 | 93.37 103.45 113.49 123.59 134.10 144.07 154.66 165.60 | 109.57 121.39 133.18 145.03 157.37 169.06 181.50 194.33 | Y315M1-2
Y355M1-2
| 132
200
| 200-65×65
200-65×75
| M24×630 | M24 | 24 |
8 | D | 1450 | 3893 3884 3835 3776 3707 3629 3540 3452 | 8793 9892 10991 12090 13189 14288 15387 16486 | 81.5 82.6 82.6 82.0 81.1 80.0 78.3 76.4 | 11.66 12.92 14.17 15.46 16.74 18.00 19.32 20.69 | 13.69 15.16 16.63 18.14 19.65 21.12 22.67 24.27 | Y180M-4
Y200L-4
| 18.5
30
| 200-65×48
200-65×55
| M12×300
M16×400
| M12
M16
| 12
16
|
