9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃（最高不超过80℃），介质中尘土及硬质颗粒物含量不大于150mg/m³。

型　　　　　　式

本风机为单吸入，通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。

本风机通常制成右旋和左旋两种型式，从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示，逆时针旋转者称左旋风机，以“左”表示。

风机的出口位置以机壳的出口角度表示。“左”、“右”可制成0°、45°、90°、135°、180°、225°共六种角度。

风机的传动方式分为A式（№4～6.3）、D式和C式（№7.1～16）三种。

当上述机号、旋向、出风角度和传动方式不能满足您的需要时，我们有能力为您点菜设计，直至您满意为止。

结　　　　　　构

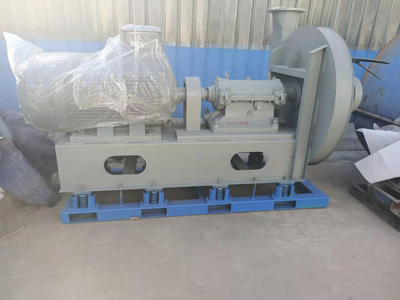

№4～6.3主要由叶轮、机壳、进风口、支架等组成；№7.1～16主要由叶轮、机壳、进风口、传动组等组成。

叶轮—9-19型风机叶片为12片，9-26型风机叶片为16片，均属前弯型。叶轮扩压器外缘最高圆周线速度得超过140m/s。叶轮成型后经静、动平衡校正和超速运转实验，故运转平稳可靠。

机壳　—用普通钢板焊接成蜗壳形整体。

进风口—做成收敛式流线型整体结构，用螺栓固定于前盖板上。

传动组—由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构，采用滚动轴承，用轴承润滑脂润滑。

安装与使用

安装前：应对风机各部件进行全面检查，机件是否完整，叶轮与机壳的旋转方向是否一致，各部联接是否紧密，叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活等。

安装时：注意检查机壳，壳内不应有掉入或遗留的工具或杂物，在一些结合面上为了防止生锈，减少拆卸困难，应涂上一层润滑脂或机械油。风机与地基结合面和风机与进出风管道联接合面均仔细调整使之自然吻合，不得强行联接，更不许将管道重量加在风机各部件上，并注意保证风机的水平位置。
